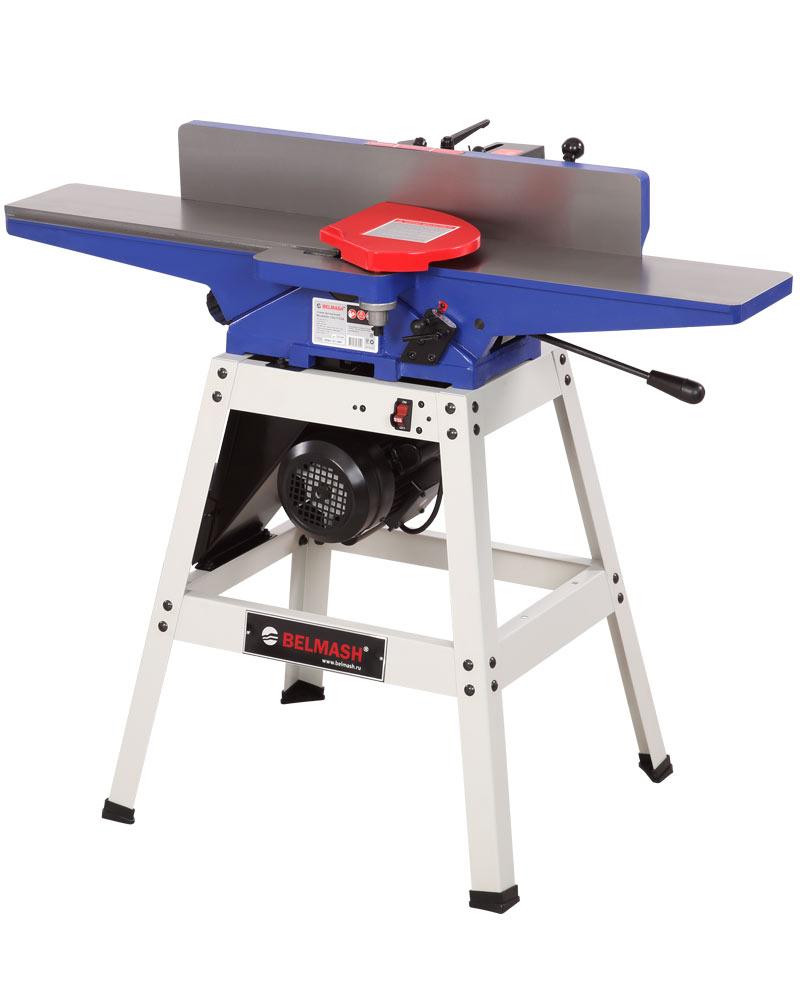

Станок фуговальный c Helical валом BELMASH J150/1170SAH

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм. На станке можно выполнять фугование поверхностей.

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.

Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.

Устройство выполнено на сборной станине.

Высота, мм	990
Длина, мм	1 190
Ширина, мм	800
Габариты упаковки, мм	1220×540×365
Количество строгальных ножей, шт	30
Частота вращения на холостом ходу, об./мин	4 800
Масса нетто, кг	93
Масса брутто, кг	99
Характеристики питающей сети, В/Гц	220/50
Потребляемая (выходная) мощность Вт	1100 (735)
Диаметр ножевого вала, мм	65



Строгание

Максимальная глубина резания за один проход, мм	3
Размер подающего стола, мм	556
Размер приемного стола, мм	565
Длина строгальных столов, мм	1 190
Максимальная ширина строгания, мм	152
Размеры параллельного упора (ДхВ), мм	745×115
Угол наклона параллельного упора	-45-0-45°
Наружный диаметр патрубка для отвода стружки, мм	98
Максимальная глубина строгания за один проход, мм	3



Технические характеристики

Материал параллельного упора	чугун
Ремень	клиновой, А762
Размер ножей (Д×Ш×Т), мм	15x15x2.5
