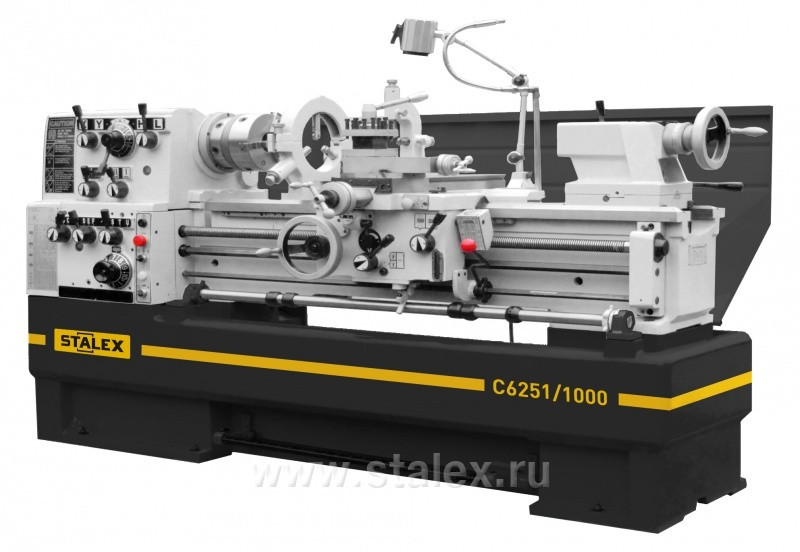

Станок токарно-винторезный STALEX C6251/1000

Станок токарно-винторезный STALEX C6251/1000

Оставить заявку вы можете написав нам на e - mail: sale@alef.com.kzТокарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

• Монолитная станина станка;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Крепление шпинделя D1-8;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• Электрокомпоненты Siemens
• СE комплектация


1) 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
2) 4-х позиционный резцедержатель;
3) 4-х кулачковый патрон Ø350 мм;
4) Планшайба Ø 450 мм;
5) Подвижный люнет Ø16-95 мм
6) Не подвижный люнет Ø19-165 мм
7) Не вращающийся центр МТ-5
8) Переходная втулка МТ-5;
9) Защитный экран патрона с концевым выключателем;
10) УЦИ по трем осям(Sino);
11) Вал управления с регулируемыми кулачками (откл.продольной подачи);
12) Ускор.перемещение по оси Х
13) Концевой упор продольного перемещения;
14) Регулируемые опоры станины;
15) Поддон для сбора стружки;
16) Задняя защитная стенка;
17) Ножной тормоз шпинделя с концевым выключателем;
18) Система подвода СОЖ;
19) Галогенная лампа местного освещения;
20) Инструкция по эксплуатации и деталировка
21) Инструмент для обслуживания в инструментальном ящике

Диаметр обточки над станиной	510 мм
Макс. Ø вращения (съемный мостик)	735 мм
Ø обточки над поперечным суппортом	305 мм
Расстояние между направляющими	350 мм
Длина съемного мостика	170 мм
Расстояние между центрами	1000 мм
Частота вращения шпинделя, 12	25-2000 об/мин
Конус шпинделя	МТ-7
Присоединение шпинделя, Camlock	D1-8 (DIN5029)
Проходное отверстие шпинделя	80 мм
Продольная подача,35	0,059-1,646 мм/об
Поперечная подача,42	0,020-0,573 мм/об
Метрическая резьба, 47	0,2-14
Дюймовая резьба, 60	2-112 TPI
Питчевая резьба, 50	4-112 DP
Модульная резьба, 34	0,1-7MP
Максимальный размер инструмента	25х25 мм
Ускор. перем. продольного суппорта	4,5 м/мин
Ход поперечного суппорта	316 мм
Ход верхнего суппорта	130 мм
Конус пиноли задней бабки	МТ-5
Ход пиноли задней бабки	180 мм
Диаметр пиноли задней бабки	75 мм
Мощность главного привода	7,5 кВт
Мощность насоса СОЖ	0,13 кВт
Габаритные размеры	2390×1150×1430 мм
Масса нетто/брутто	2070/2460 кг
