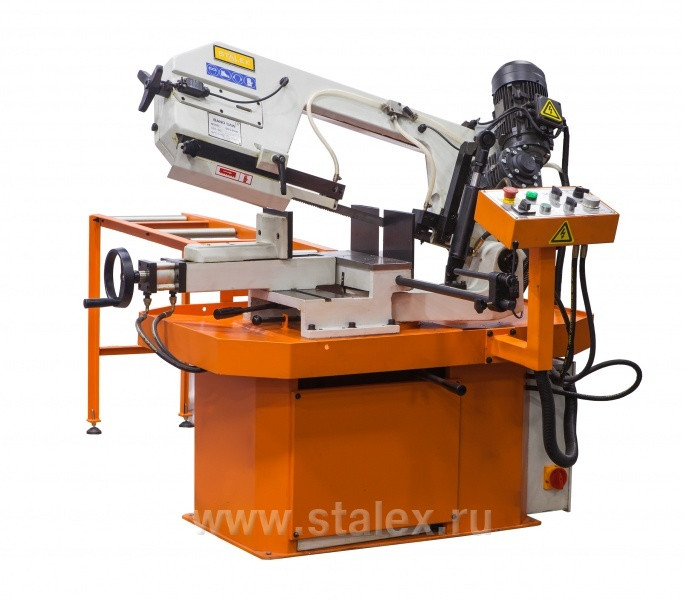

Гидравлический ленточнопильный станок STALEX SBS-250B

Гидравлический ленточнопильный станок STALEX SBS-250B

Оставить заявку вы можете написав нам на e - mail: sale@alef.kz

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.

Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.

Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.



Ленточное полотно:

Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)



Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

• Регулировка угла поворота вдоль шкалы

• Регулируемая подача СОЖ в зону резания

Стандартная комплектация для Stalex SBS-250B:

•  Поворотный стол с возможность поворота -45°…0°…+60º

• Подвижные направляющие с твердосплавными пластинками

• Перепускной клапан плавная регулировка опускания пильной рамы

• Гидравлические тиски

• Скорость вращения пилы, 53 и 79 м/мин

• Ручное натяжение ленты

• Мерный упор - 500 мм

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Пила ленточная квалитет М42





Основные элементы cтанка Stalex SBS-250B:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется при помощи гидростанции и веса рамы
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Автоматическое поднятие рамы после завершения реза, за счёт электромагнитного клапана гидравлической системы
• Гидравлические тиски (+ возможность подводки механическим маховиком)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

Питание	3 фазы/380 вольт/50Гц
Потребляемая мощность мотора	0,85/1,1 кВт
Скорость резания	48/72 м/мин
Число оборотов	930/1400 об/мин
Главный привод	зубчатый
Мощность гидравлической станции	550 Вт
Мощность системы СОЖ	40 Вт
Диаметр шкивов	340 мм
Рабочая зона	+90°	-45°	+45°	+60°
	250	190	190	120
	280х230	180x230	180x230	115х230
Угол разворота рамы
Размер полотна	2750х27х0.9 мм
Подача пильной рамы	гидростанция
Тиски	гидравлические
Натяжение полотна	механическое +датчик натяжения
*Объём гидравлического бака	40 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ	15 л заливать 2/3 по уровню СОЖ
Рабочая высота стола	720 мм
Размер станка	1300х750х1150 мм
Размер упаковки (фанерный ящик)	1420x810x1490 мм
Масса нетто/брутто	450/500 кг
Производство	Китай
Гарантия	1 год
Макс. размер пакета	макс. площадь обработки с прижимом равна макс. площади обработки без прижима
