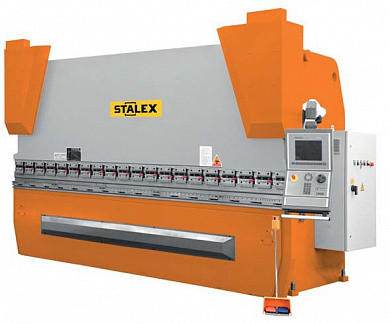

Пресс гидравлический STALEX WE67K-160/2500 DA52S

Пресс гидравлический STALEX WE67K-160/2500 DA52S

Оставить заявку вы можете написав нам на e - mail: sale@alef.com.kzЛистогибочные прессы известны своей точностью и надежностью: сегодня эти характеристики соединяются в высокие технологические параметры, такие как визуализация процесса гибки через программное обеспечение, системы измерения толщины и автоматизации на основе подбора необходимой системы ЧПУ. Критерии выбора моделей контроллеров NC/CNC зависит от реальных задач производства и необходимой производительности, что в свою очередь обуславливает наличие необходимых характеристик и возможностей станка и ЧПУ.
Пресса Stalex сочетают в себе точность, скорость, гибкость, прочность, надежность и передовые технологии гибки с максимальной производительностью в качественном соотношении цены и возможностей промышленного станка.

Гидравлический листогибочный пресс состоит из следующих элементов:
• гидравлических цилиндров, которые крепятся к боковым стойкам (оси Y1 Y2);
• нижней балки со столом и системой крепления матриц;
• верхней балки с системой крепления пуансонов, прикрепленных к штокам гидроцилиндров;
• системы задних упоров, обеспечивающих базирование заготовки и установленных с задней стороны нижней балки
Штоки гидроцилиндров сообщают движение верхней балке в вертикальном направлении по осям Y1 Y2, от перемещения штоков левого и правого гидравлического цилиндров зависит качество перемещения верхней балки. Точность позиционирования по осям Y – наиболее важный параметр, поскольку от него формируется угол гиба.

Ось Y1 Y2 отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (путём пропорционального управления клапанами).
Ось Х – фронтальное перемещение заднего упора (вперёд-назад).
Ось R – вертикальное перемещение заднего упора (вверх-вниз).
Ось V – автоматизированная компенсация прогиба, обеспечивает постоянство угла по всей длине гиба, вовремя приложения усилия верхней балки по осям Y1 и Y2

Контроллер DA52S
Количество осей - до 5ти осей (Y1, Y2 и 3 вспомогательные оси) зависит от схемы станка
Монитор - 7" VGA /цветной дисплей TFT
Контроль движения по осям через ЧПУ
Дискретность измерения – 0,01 мкм
Дискретность отображения – 0,01 мкм
Габаритные размеры корпуса - 313x226x52 мм
Диапазон измеряемы длин - 0~9999.99 мм
Библиотека инструмента/материала/изделий; USB; встроенный интерфейс
Расширенные алгоритмы управления Y-осей
Подключение исполнительных механизмов через сервоприводы

Усилие гибки, т	160
Рабочая длина, мм	2500
Расстояние между колоннами, мм	2050
Глубина зева, мм	400
Макс. расстояние между столом и траверсой, мм	420
Мощность двигателя, кВт	11
Масса, т	9,5
Габариты (ДхШхВ), мм	3100х1700х2500
