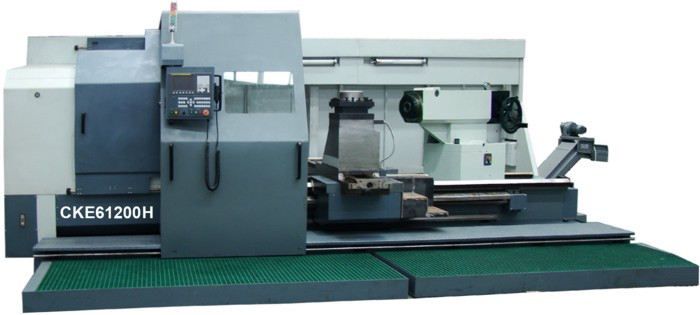

Токарный станок с ЧПУ CKE61200H

Токарный станок с ЧПУ CKE61200H

Оставить заявку вы можете написав нам на e - mail: sale@alef.kz

1. Особо мощный высокопроизводительный токарный станок с ЧПУ для высокоточной обработки валов большого диаметра длиной до 8 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
2. Предназначен для обработки особо крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
3. Возможно силовое точение со съемом до 15 мм за проход.
4. Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D)
5. Трехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
6. Серводвигатель шпинделя Fanuc Alpha iI, cервоприводы по осям Fanuc Alpha is.
7. 4-позиционный электромеханический сменщик инструмента (опция: 8-позиционный сменщик инструмента).
8. Механический 4-кулачковый токарный патрон 2000 мм.
9. Мощная механическая задняя бабка, для станков с межцентровым расстоянием 5000 мм и больше имеет электрический привод перемещения.
10. Монолитная цельнолитая станина (для любого межцентрового расстояния) сложной формы с многочисленными усилениями обеспечивает высокую жесткость, вибростойкость и надежность станка.
11. Широкие (970 мм) закаленные призматические направляющие станины (не ниже HRC 50).
12. Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
13. Шлифованные шариковые винты перемещений по всем осям класса точности С3.
14. Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
15. Система подачи СОЖ с баком емкостью 780 литров.
16. Автоматическая импульсная система смазки направляющих и ходовых винтов.
17. Циркуляционная система смазки шпиндельной бабки.
18. Ленточный транспортер для удаления стружки производительностью 20 кг стружки в минуту.

Технические характеристики
Электропитание
Общая потребляемая мощность	70 кВт 380 В ~50 Гц
Мощность двигателя шпинделя	37/45 кВт
Система управления
Система ЧПУ	Fanuc 0i TD
Опциональные системы ЧПУ	Siemens 828D
Станочные данные
Диаметр обработки над станиной	2000 мм
Диаметр обработки над суппортом	1600 мм
Межцентровое расстояние	3000 / 5000 / 6000 / 8000 мм
Ширина станины	970 мм
Максимальный вес обрабатываемой заготовки	12 000 кг
Шпиндель
Число оборотов шпинделя	2 - 200 об/мин
Количество ступеней (автом. переключение)	3
Проходное отверстие шпинделя	130 мм
Фланец шпинделя	А2-15 (DIN 55026, ISO 702/I)
Внутренний конус шпинделя	метрический 140 (1:20)
Диаметр шпинделя в передней опоре	240 мм
Перемещения и подачи
Перемещение по оси Х	1020 мм
Перемещение по оси Z	3000 / 5000 / 6000 / 8000 мм
Скорость рабочей подачи по оси Х	2000 мм/мин
Скорость рабочей подачи по оси Z	2000 мм/мин
Скорость быстрого хода по оси Х	6000 мм/мин
Скорость быстрого хода по оси Z	8000 мм/мин
Диаметр / шаг ШВП по оси Х	50 / 6 мм
Диаметр / шаг ШВП по оси Z	80 / 16 мм
Точность
Повторяемость	± 0,005 мм
Позиционирование	± 0,003 мм
Сменщик инструмента
Тип сменщика инструмента	электромеханический
Количество инструмента	4 (опция: 8)
Максимальная высота державки резца	50 мм
Время смены инструмента	6 с
Точность позиционирования сменщика инструмента	0,005 мм
Задняя бабка
Конус пиноли задней бабки	метрический 80 (1:20)
Диаметр пиноли задней бабки	240 мм
Ход пиноли задней бабки	250 мм
Габаритные размеры
Емкость бака СОЖ	780 литров
Длина	8260 / 10260 / 11260 / 13260 мм
Ширина х Высота	3930 х 3020 мм
Масса станка	21500 / 26000 / 29000 / 31000 кг

1. Механический 4-кулачковый токарный патрон Ø2000 мм
2. 4-позиционный электромеханический сменщик инструмента
3. Механическая задняя бабка (межцентровое расстояние 3000 мм)
4. Механическая задняя бабка с электроприводом перемещения (межцентровое расстояние 5000 мм и больше)
5. Ленточный транспортер для удаления стружки
