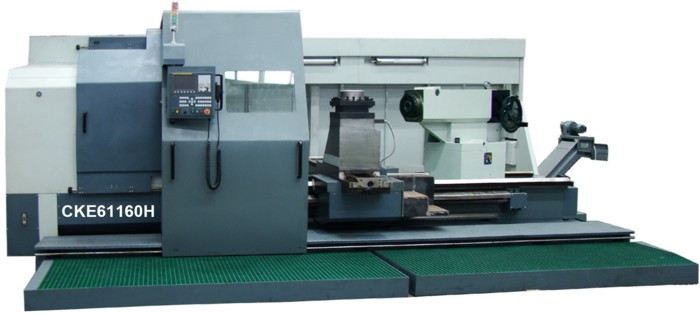

Токарный станок с ЧПУ CKE61160H
Оставить заявку вы можете написав нам на e - mail: sale@alef.kz- Особо мощный высокопроизводительный токарный станок с ЧПУ для высокоточной обработки валов большого диаметра длиной до 8 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
- Предназначен для обработки особо крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
- Возможно силовое точение со съемом до 15 мм за проход.
- Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D)
- Трехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
- Серводвигатель шпинделя Fanuc Alpha iI, cервоприводы по осям Fanuc Alpha is.
- 4-позиционный электромеханический сменщик инструмента (опция: 8-позиционный сменщик инструмента).
- Механический 4-кулачковый токарный патрон 1600 мм.
- Мощная механическая задняя бабка, для станков с межцентровым расстоянием 5000 мм и больше имеет электрический привод перемещения.
- Монолитная цельнолитая станина (для любого межцентрового расстояния) сложной формы с многочисленными усилениями обеспечивает высокую жесткость, вибростойкость и надежность станка.
- Широкие (970 мм) закаленные призматические направляющие станины (не ниже HRC 50).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Система подачи СОЖ с баком емкостью 780 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
- Ленточный транспортер для удаления стружки производительностью 20 кг стружки в минуту.
Технические характеристики | |
Электропитание | |
Общая потребляемая мощность | 70 кВт 380 В ~50 Гц |
Мощность двигателя шпинделя | 37/45 кВт |
Система управления | |
Система ЧПУ | Fanuc 0i TD |
Опциональные системы ЧПУ | Siemens 828D |
Станочные данные | |
Диаметр обработки над станиной | 1600 мм |
Диаметр обработки над суппортом | 1250 мм |
Межцентровое расстояние | 3000 / 5000 / 6000 / 8000 мм |
Ширина станины | 970 мм |
Максимальный вес обрабатываемой заготовки | 12 000 кг |
Шпиндель | |
Число оборотов шпинделя | 2 - 250 об/мин |
Количество ступеней (автом. переключение) | 3 |
Проходное отверстие шпинделя | 130 мм |
Фланец шпинделя | А2-15 (DIN 55026, ISO 702/I) |
Внутренний конус шпинделя | метрический 140 (1:20) |
Диаметр шпинделя в передней опоре | 240 мм |
Перемещения и подачи | |
Перемещение по оси Х | 820 мм |
Перемещение по оси Z | 3000 / 5000 / 6000 / 8000 мм |
Скорость рабочей подачи по оси Х | 2000 мм/мин |
Скорость рабочей подачи по оси Z | 2000 мм/мин |
Скорость быстрого хода по оси Х | 6000 мм/мин |
Скорость быстрого хода по оси Z | 8000 мм/мин |
Диаметр / шаг ШВП по оси Х | 50 / 6 мм |
Диаметр / шаг ШВП по оси Z | 80 / 16 мм |
Точность | |
Повторяемость | ± 0,005 мм |
Позиционирование | ± 0,003 мм |
Сменщик инструмента | |
Тип сменщика инструмента | электромеханический |
Количество инструмента | 4 (опция: 8) |
Максимальная высота державки резца | 50 мм |
Время смены инструмента | 6 с |
Точность позиционирования сменщика инструмента | 0,005 мм |
Задняя бабка | |
Конус пиноли задней бабки | метрический 80 (1:20) |
Диаметр пиноли задней бабки | 240 мм |
Ход пиноли задней бабки | 250 мм |
Габаритные размеры | |
Емкость бака СОЖ | 780 литров |
Длина | 8260 / 10260 / 11260 / 13260 мм |
Ширина х Высота | 3770 х 2570 мм |
Масса станка | 20000 / 24500 / 27500 / 29500 кг |
Комплект поставки:
- Механический 4-кулачковый токарный патрон Ø1600 мм
- 4-позиционный электромеханический сменщик инструмента
- Механическая задняя бабка (межцентровое расстояние 3000 мм)
- Механическая задняя бабка с электроприводом перемещения (межцентровое расстояние 5000 мм и больше)
- Ленточный транспортер для удаления стружки
Основные | |
---|---|
Производитель | Optimum |
