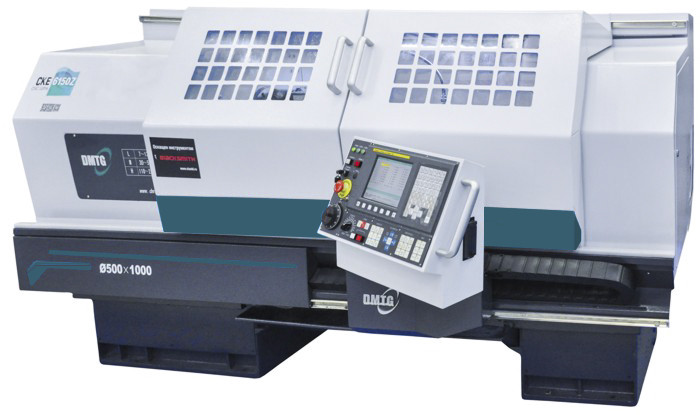

Токарный станок с ЧПУ CKE6150 Z
Оставить заявку вы можете написав нам на e - mail: sale@alef.kz- Высокопроизводительный и точный токарный станок с ЧПУ для серийного и мелкосерийного производства.
- Инновационная система ЧПУ Fanuc 0i-mate TD (опция: Siemens 808D / Siemens 828D / Fanuc 0i TD)
- Трехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
- Асинхронный двигатель шпинделя, управляемый частотным преобразователем Delta electronics (Тайвань) (опция: сервопривод шпинделя).
- Сервоприводы Fanuc Beta i (12 Нм) по всем осям.
- 4-позиционный электромеханический сменщик инструмента (опция: 6-позиционный электромеханический / 8-позиционный гидравлический сменщик инструмента).
- Механический 3-кулачковый токарный патрон 250 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).
- Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
- Механическая задняя бабка (опция: гидравлическая задняя бабка).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости.
- Закаленные призматические направляющие станины (не ниже HRC 50, толщина закаленного слоя не менее 2 мм).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Полностью закрытая рабочая зона с защитными устройствами.
- 2 передние раздвижные дверцы с большими прозрачными окнами.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Система подачи СОЖ с баком емкостью 35 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
- Современный аналог советских станков 16А20Ф3, 16К20Ф3.
Технические характеристики | |
Электропитание | |
Общая потребляемая мощность | 24 кВт 380 В ~50 Гц |
Мощность двигателя шпинделя | 7,5 / 11 кВт |
Система управления | |
Система ЧПУ | Fanuc 0i-mate TD |
Опциональные системы ЧПУ | Siemens 808D / Siemens 828D / Fanuc 0i TD |
Станочные данные | |
Диаметр обработки над станиной | 500 мм (4-поз. см.) / 400 мм (6/8-поз. см.) |
Диаметр обработки над суппортом | 280 мм |
Межцентровое расстояние | 750 / 1000 / 1500 / 2000 мм |
Ширина станины | 400 мм |
Максимальный вес обрабатываемой заготовки | 300 кг |
Шпиндель | |
Число оборотов шпинделя | 7 - 2200 об/мин |
Количество ступеней (автом. переключение) | 3 |
Проходное отверстие шпинделя | 82 мм |
Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
Внутренний конус шпинделя | метрический 90 (1:20) |
Диаметр шпинделя в передней опоре | 120 мм |
Крутящий момент шпинделя | 1300 Нм |
Перемещения и подачи | |
Перемещение по оси Х | 250 мм |
Перемещение по оси Z | 680 / 930 / 1430 / 1930 мм |
Скорость рабочей подачи по оси Х | 3000 мм/мин |
Скорость рабочей подачи по оси Z | 6000 мм/мин |
Скорость быстрого хода по оси Х | 4000 мм/мин |
Скорость быстрого хода по оси Z | 8000 мм/мин |
Диаметр / шаг ШВП по оси Х | 20 / 4 мм |
Диаметр / шаг ШВП по оси Z | 40 / 6 мм |
Точность | |
Повторяемость | ± 0,005 мм |
Позиционирование | ± 0,003 мм |
Сменщик инструмента | |
Тип сменщика инструмента | электромеханический (опция: гидравлический) |
Количество инструмента | 4 (опция: 6 / 8) |
Максимальная высота державки резца | 25 мм (4/6 поз. см.) / 20 мм (8-поз. см.) |
Время смены инструмента (4 / 6 / 8-поз см.) | 3 / 4 / 4 с |
Точность позиционирования сменщика инструмента | 0,008 мм |
Задняя бабка | |
Конус пиноли задней бабки | МК5 |
Диаметр пиноли задней бабки | 75 мм |
Ход пиноли задней бабки | 150 мм |
Габаритные размеры | |
Емкость бака СОЖ | 35 литров |
Емкость гидростанции | 80 литров |
Габаритные размеры (Д х Ш х В) | 2580 / 2830 / 3330 / 3830 x 1750 x 1620 мм |
Масса станка | 2550 / 2600 / 2700 / 2800 кг |
Комплект поставки:
- Механический 3-кулачковый токарный патрон Ø250 мм
- 4-позиционный электромеханический сменщик инструмента
- Механическая задняя бабка
Основные | |
---|---|
Производитель | Optimum |
