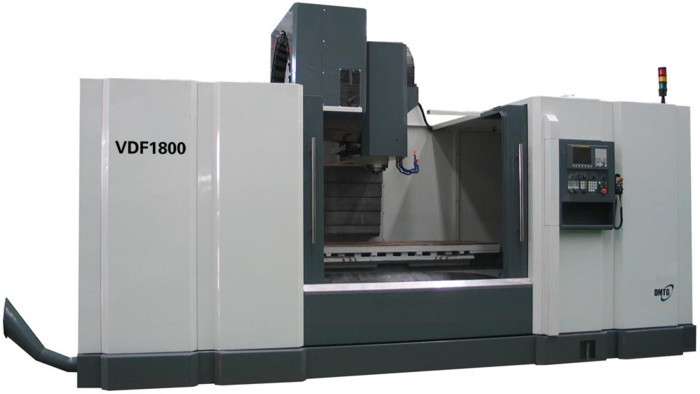

Вертикальный фрезерный обрабатывающий центр VDF1800

  • Под заказ
  • Код: 3514330
clockОтправка с 18 ноября 2024

43 406 639,25 ₸

+7 (700) 090-65-55
Александр Отдел Продаж 10:00-18:00
  • +7 (775) 600-52-05
    Вадим Только WhatsApp
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
Вертикальный фрезерный обрабатывающий центр VDF1800
Вертикальный фрезерный обрабатывающий центр VDF1800
43 406 639,25 ₸
Под заказ
+7 (700) 090-65-55
Александр Отдел Продаж 10:00-18:00
  • +7 (775) 600-52-05
    Вадим Только WhatsApp
Описание
Характеристики
Информация для заказа

Вертикальный фрезерный обрабатывающий центр VDF1800

Оставить заявку вы можете написав нам на e - mail: sale@alef.kz
  1. Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления крупногабаритных деталей из труднообрабатываемых материалов.
  2. Предназначен для обработки заготовок из коррозионно-стойких, жаропрочных, никель-кобальтовых, титановых и других труднообрабатываемых сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
  3. Инновационная система ЧПУ Fanuc 0i MD (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
  4. Сервопривод шпинделя Fanuc Alfa P22/8000i, сервоприводы по осям Fanuc Alfa iF 22/3000i (оси X / Y) и iF 30В/4000i (ось Z).
  5. Магазин инструментов манипуляторного типа на 24 инструмента.
  6. Мощный высокоточный шпиндель 6000 об/мин (опция: 8000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
  7. Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.
  8. «Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
  9. Высокоточные направляющие скольжения покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение рабочего стола.
  10. Специальная конструкция направляющих по оси Y, обеспечивающая высокую точность обработки при больших нагрузках.
  11. Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
  12. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
  13. Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
  14. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
  15. Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
  16. Усиленная шпиндельная бабка с масляным охлаждением шпинделя для достижения максимального качества обработки даже в тяжелых режимах резания.
  17. Функция жесткого нарезания резьбы.
  18. Система подачи СОЖ с баком емкостью 700 литров.
  19. Полностью закрытая рабочая зона с защитными устройствами.
  20. Автоматическая импульсная система смазки направляющих и ходовых винтов.
  21. Большеразмерные раздвижные двери с бронированным стеклом.
  22. Система обдува конуса шпинделя при смене инструмента.
  23. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
  24. Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
  25. Два шнековых транспортера (опция: ленточный транспортер) для удаления стружки.
Технические характеристики
Электропитание
Общая потребляемая мощность 60 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 11 / 15 кВт
Система управления
Система ЧПУ Fanuc 0i MD
Опциональные системы ЧПУ Siemens 828D
Станочные данные
Размер стола (Д х Ш) 2000 х 800 мм
Размер Т-пазов, количество / ширина / между 6 / 18 / 125 мм
Вылет оси шпинделя 850 мм
Расстояние от торца шпинделя до поверхности стола 180 - 942 мм
Максимальный вес обрабатываемой заготовки 2500 кг
Шпиндель
Максимальное число оборотов шпинделя 6000 об/мин (опция: 8 000 об/мин)
Конец шпинделя BT50
Крутящий момент шпинделя продолжительно / 30 мин 143 / 190 Нм
Перемещения и подачи
Перемещение по оси Х 1850 мм
Перемещение по оси Y 800 мм
Перемещение по оси Z 762 мм
Скорость рабочей подачи по всем осям 6 000 мм/мин
Скорость быстрого хода по осям Х, Y 15 000 мм/мин
Скорость быстрого хода по оси Z 12 000 мм/мин
Диаметр / шаг ШВП по всем осям 50 / 10 мм
Точность
Повторяемость ± 0,0025 мм
Позиционирование ± 0,004 мм
Сменщик инструмента
Тип сменщика инструмента манипулятор
Количество инструмента 24
Максимальный диаметр / длина инструмента 125 (250) / 350 мм
Максимальная масса инструмента 15 кг
Время смены инструмента 3,5 с
Габаритные размеры
Емкость бака СОЖ 700 литров
Подключение сжатого воздуха 6 бар
Габаритные размеры (Д х Ш х В) 5240 x 3480 x 3120 мм
Масса станка 14500 кг
Комплект поставки:
  1. Магазин инструмента манипуляторного типа на 24 инструмента
  2. Два шнековых транспортера для удаления стружки
  3. Тележка для сбора стружки
  4. Пистолет для обдува воздухом рабочей зоны.
  5. Радиатор электрошкафа
  6. Станочный светильник
Основные
ПроизводительOptimum
