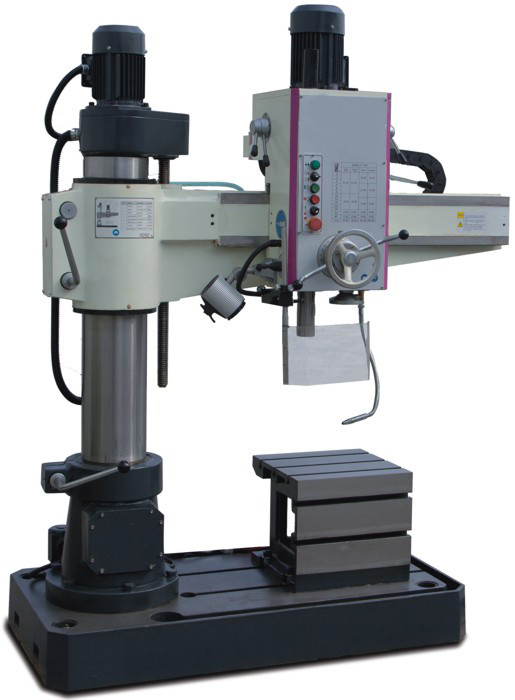

Станок радиальный сверлильный DR5

Станок радиальный сверлильный DR5

Оставить заявку вы можете написав нам на e - mail: sale@alef.kz

1. Мощный и точный промышленный радиальный сверлильный станок для мелко и среднесерийного производства в различных отраслях промышленности.
2. Предназначен для сверления, развертывания и нарезания резьбы в заготовках среднего размера.
3. Производится по заказу компании СТАНКО на производственных мощностях Optimum Maschinen (Германия) в КНР.
4. 8 скоростей автоматической подачи пиноли.
5. Нарезание резьбы до М30.
6. Тяжелая массивная литая конструкция.
7. Жесткая, устойчивая к нагрузкам конструкция рукава.
8. Редуктор подъема рукава работает в масляной ванне.
9. Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока.
10. Высокопроизводительный высококачественный электродвигатель привода шпинделя.
11. Большой вылет сверлильной головки.
12. Плавность и легкость хода линейных и поворотных осей.
13. Моторизованное перемещение сверлильной головки.
14. Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход.
15. Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали.
16. Закаленные и шлифованные направляющие сверлильной головки.
17. Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности.
18. Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме.
19. Массивное точное большеразмерное основание повышенной жесткости.
20. Параллельные Т-образные пазы основания и съемного коробчатого столов.
21. Закаленный шлифованный съемный коробчатый стол большого размера.
22. Центрально расположенный, эргономичный маховик хода пиноли.
23. Система подачи СОЖ со встроенным в основание баком.
24. Наглядная и удобная панель управления.
25. Встроенный станочный светильник.
26. Регулируемый упор глубины сверление.
27. Правое / левое вращение шпинделя.
28. Гидравлический зажим рукава и сверлильной головки.
29. Ручной зажим оси Z.

Технические характеристики
Электропитание
Электропитание	380 В ~50 Гц
Общая потребляемая мощность	5 кВт
Привод шпинделя	3 кВт
Привод подьема рукава	1,1 кВт
Диаметр сверления
Максимальный диаметр сверления в стали	40 мм
Максимальный диаметр продолжительного сверления в стали	36 мм
Конец шпинделя
Конец шпинделя	МК 4
Перемещение пиноли	280 мм
Автоматическая подача
Автоматическая подача пиноли	0,1 - 1,25 мм/об
Количество ступеней автоматической подачи	8
Рукав
Скорость хода вверх/вниз	1270 мм/мин
Угол поворота рукава вокруг колонны	± 180°
Число оборотов
Частота вращения шпинделя	32 - 2500 об/мин
Количество ступеней	16
Сверлильный стол
Размер съемного коробчатого стола	600 х 450 х 450 мм
Расстояние от шпинделя до основания	300 - 1120 мм
Расстояние от шпинделя до колонны	300 - 1300 мм
Горизонтальный ход сверлильной головки	1000 мм
Вертикальный ход рукава	550 мм
Габаритные размеры
Габаритные размеры	2100 х 750 х 2490 мм
Габаритные размеры с повернутым рукавом	2100 х 2100 х 2490 мм
Масса станка	2500 кг

1. Съемный коробчатый стол.
2. Руководство по эксплуатации на русском языке.
