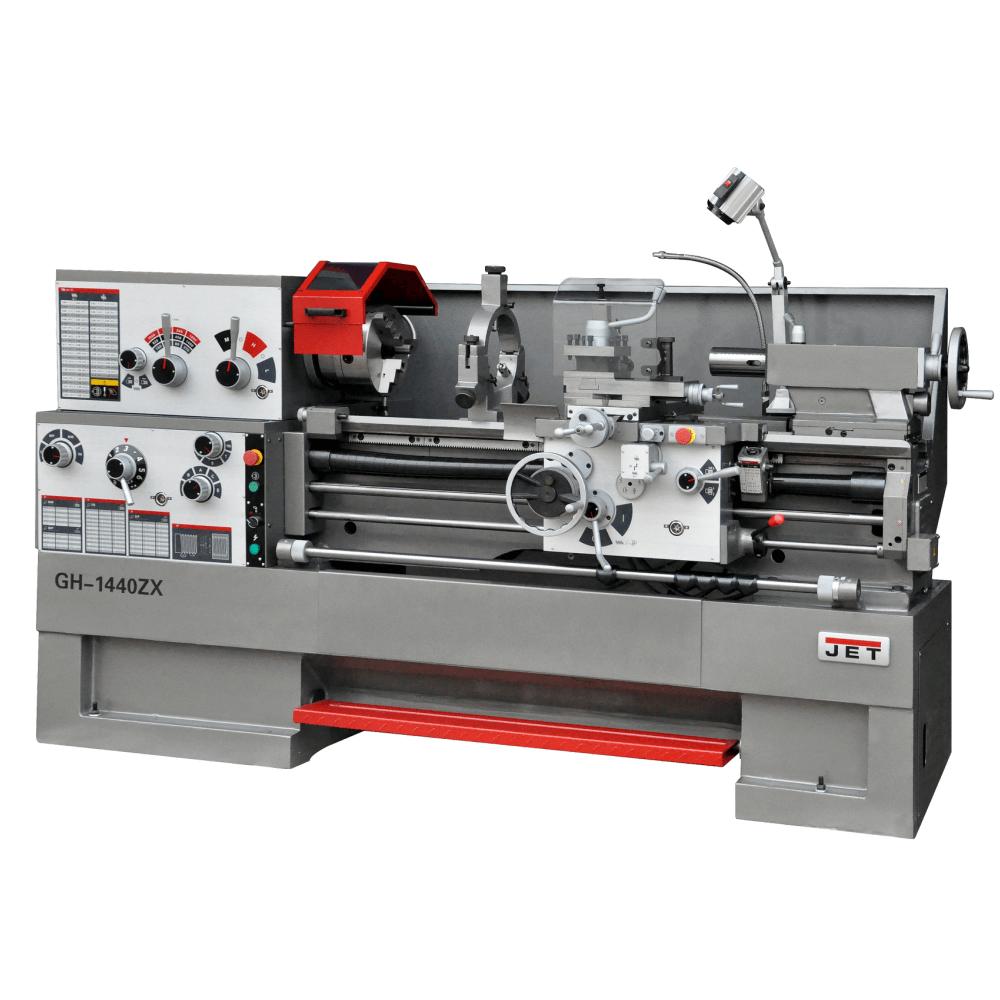

Универсальный токарный станок JET GH-1440ZX
Оставить заявку вы можете написав нам на e - mail: sale@alef.kzОСОБЕННОСТИ:
- Компактный размер с большой возможность обработки
- Проходное отверстие в шпинделе 80 мм
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Чугунная станина с закаленными и отшлифованными направляющими
- Возможность нарезания различных резьб в большом диапазоне
- 2 года гарантии
Токарно-винторезный станок JET GH-1440ZX сочетает в себе компактность с возможностью обточки заготовок повышенного размера. Он найдет применение в ремонтных мастерских, на предприятиях различных отраслей, автосервисах и конструкторских бюро.
GH-1440ZX позволяет обрабатывать детали диаметром до 360 мм над станиной и до 600 мм при снятом мостике gap (с ограничением по длине в 305 мм). Диаметр обточки над поперечным суппортом – 200 мм. Расстояние между центрами у данной модели оптимально подобрано для оборудования данного класса и составляет 1000 мм. Однако это не является пределом: в шпинделе станка предусмотрено проходное отверстие диаметром 80 мм. Коробка подач GH-1440ZX имеет множество предустановленных режимов, что позволяет нарезать все типы модульных, метрических, дюймовых и питьевых резьб. Станок установлен на массивную станину, выполненную из высококачественного чугуна. Это обеспечивает эффективный отвод тепла от инструмента и позволяет свести к минимуму возможные вибрации. Направляющие станины проходят закалку токами высокой частоты, затем шлифуют и обрабатываются особым антифрикционным составом. Такой подход позволяет добиться более высокой точности обработки и повышает ресурс станка в целом. Станок оснащен мощным асинхронным электродвигателем на 5,5 кВт и напряжением питания 400 В. Для облегчения переключения режимов работы и расцепки шестерен предусмотрен толчковый, или как его также называют, импульсный пуск двигателя.
Приобретая GH-1440ZX вы будете приятно удивлены его комплектацией, В нее входят: 3-х кулачковый патрон Ø250 мм, 4-х кулачковая планшайба Ø320 мм, планшайба Ø300 мм, 4-х позиционный резцедержатель с фиксатором, упорные центры, система подачи СОЖ, поддон для стружки и задняя защитная стенка, вал управления с регулируемыми кулачками, галогенная лампа освещения рабочей зоны, защитный экран патрона с концевым выключателем, ножной тормоз шпинделя с концевым выключателем и многое другое. На станок распространяется фирменная гарантия JET сроком на два года.
Комплектация
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø320 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Упорный центр МК-5
- Переходная втулка МК-7/МК-5
- Подвижный люнеты захват 12-90
- Неподвижный люнеты захват 20-180
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак (для модели GH-1440ZX DRO)
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины – 6 шт.
Модель | GH-1440ZX |
Артикул 400 В | 50000721T |
Диаметр обточки над станиной | 360 мм (gap 600 мм) |
Диаметр обточки над поперечным суппортом | 200 мм |
Длина съемного мостика | 305 мм |
Расстояние между центрами | 1000 мм |
Частота вращения шпинделя, 12 | 42-1800 об/мин |
Конус шпинделя | МК-7 (МК-5) |
Присоединение шпинделя, Camlock | D1-8 CamLock (DIN 55029) |
Проходное отверстие шпинделя | 80 мм |
Макс. размер резца | 25 х 25 мм |
Ход поперечного суппорта | 228 мм |
Ход верхнего суппорта | 130 мм |
Продольный ход суппорта | 780 мм |
Пиноль задней бабки | МK-4 |
Ход пиноли задней бабки | 150 мм |
Продольная подача | 0.04 – 2.46 мм/об |
Поперечная подача | 0.03 – 1.23 мм/об |
Метрическая резьба, 24 | 0,5 – 20 мм |
Дюймовая резьба, 61 | 1-5/8” – 72” TPI |
Модульная резьба, 20 | 0.25 – 10 MP |
Питчевая резьба, 45 | 3-1/4 – 96 DP |
Мощность двигателя | 5,5 кВт, 50Гц/400В/3ф |
Габаритные размеры (ДхШхВ) | 2320 х 1050 х 1310 мм |
Масса | 2130 кг |
Основные | |
---|---|
Производитель | JET |
Страна производитель | Швейцария |
Диаметр обработки над станиной | 360 мм |
Диаметр обточки над суппортом | 200 мм |
Потребляемая мощность | 5.5 кВт |
Расстояние между центрами | 1000 мм |
Состояние | Новое |
Тип системы ЧПУ станка | универсальная |
Число оборотов холостого хода | 1800 об/мин |
Число скоростей шпинделя | 12 шт |
Общие параметры | |
Вес | 2130 кг |
Высота | 1310 мм |
Длина | 2320 мм |
Ширина | 1050 мм |
Дополнительные параметры | |
Конус задней бабки | Мк 4 |
Метрическая резьба, М | 20 мм |
Параметры сети | |
Напряжение | 400 В |
Частота | 50 GHz |
