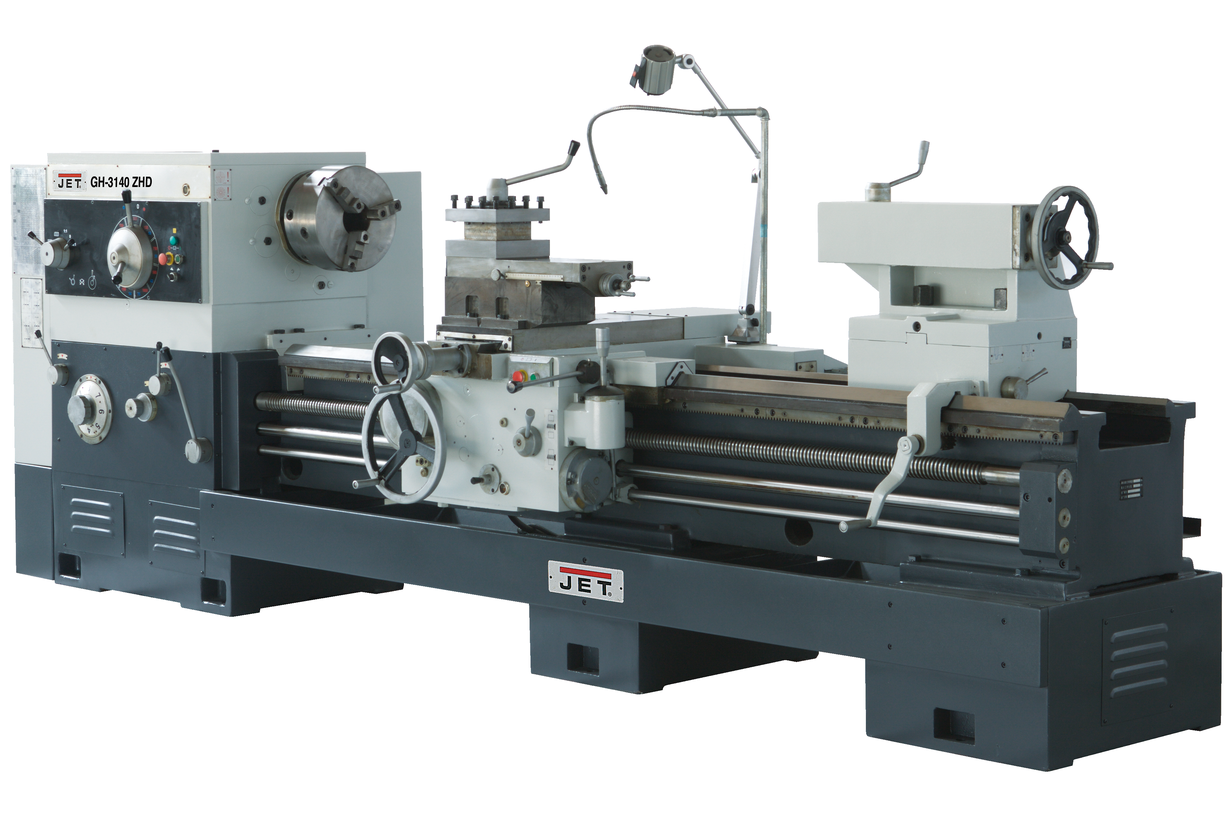

JET GH-24120 ZHD DRO RFS Токарно-винторезный станок
Оставить заявку вы можете написав нам на e - mail: sale@alef.kz
ОСОБЕННОСТИ:
- Направляющие закалены и отшлифованы
- Фрикционная муфта
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм
- Массивная чугунная станина
- Масляная ванна для шестеренок
- Увеличенный диаметр проходного отверстия
- Мощный двигатель 11 кВт
GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.
Модель | GH-24120 ZHD DRO RFS |
Артикул, 400В | 50000842T |
Диаметр обточки над станиной | 630 мм |
Диаметр обточки над поперечным суппортом | 370 мм |
Макс. диаметр вращения, gap (съёмный мостик) | 830 мм |
Длина съёмного мостика | 310 мм |
Расстояние между центрами | 3000 мм |
Расстояние между направляющими | 560 мм |
Максимальный вес заготовки | 2000 кг |
Проходное отверстие шпинделя | 105 мм |
Конус шпинделя | ø120 мм 1:20 |
Присоединение шпинделя, Camlock | D1-11 |
Число скоростей шпинделя | 18 |
Частота вращения шпинделя | 7.5 – 1000 об/мин |
Ход суппорта | 2650 мм |
Ход поперечного суппорта | 440 мм |
Ход верхнего суппорта | 200 мм |
Поворот резцедержателя | ±90° |
Макс. размер резца | 32х32 мм |
Ускоренное перемещение продольного суппорта | 4000 мм/мин |
Ускоренное перемещение поперечного суппорта | 2000 мм/мин |
Количество продольных подач | 64 |
Продольная подача | 0.1 - 24.32 мм/оборот |
Количество поперечных подач | 64 |
Поперечная подача | 0.05 - 12.16 мм/оборот |
Количество метрических резьб | 50 |
Метрическая резьба | 1 – 240 мм |
Количество дюймовых резьб | 26 |
Дюймовая резьба | 14” – 1” TPI |
Количество модульных резьб | 53 |
Модульная резьба | 0.5 – 120 MP |
Количество питчевых резьб | 24 |
Питчевая резьба | 28 – 1 DP |
Шаг продольной ШВП | 12 мм |
Ход пиноли задней бабки | 230 мм |
Пиноль задней бабки | МК-6 |
Диаметр пиноли задней бабки | 100 мм |
Рабочий диаметр неподвижного люнета | 20 – 170 мм |
Рабочий диаметр подвижного люнета | 25 – 130 мм |
Мощность двигателя | 11 кВТ |
Мощность двигателя ускоренных подач | 1,1 кВт |
Мощность помпы СОЖ | 0,09 кВт |
Габаритные размеры (ДхШхВ) | 5275x1393x1537 мм |
Габаритные размеры упаковки (ДхШхВ) | 5300x1600x1800 мм |
Масса | 3800 кг |
Масса в упаковке | 4100 кг |
Основные | |
---|---|
Производитель | JET |
Страна производитель | Швейцария |
Диаметр обработки над станиной | 630 мм |
Диаметр обточки над суппортом | 370 мм |
Потребляемая мощность | 11 кВт |
Расстояние между центрами | 3000 мм |
Состояние | Новое |
Число оборотов холостого хода | 1000 об/мин |
Число скоростей шпинделя | 18 шт |
Общие параметры | |
Вес | 6100 кг |
Высота | 1537 мм |
Длина | 5275 мм |
Ширина | 1393 мм |
Дополнительные параметры | |
Дюймовая резьба | 14 Tpi |
Конус задней бабки | Мк6 |
Метрическая резьба, М | 240 мм |
Параметры сети | |
Напряжение | 400 В |
Частота | 50 GHz |
