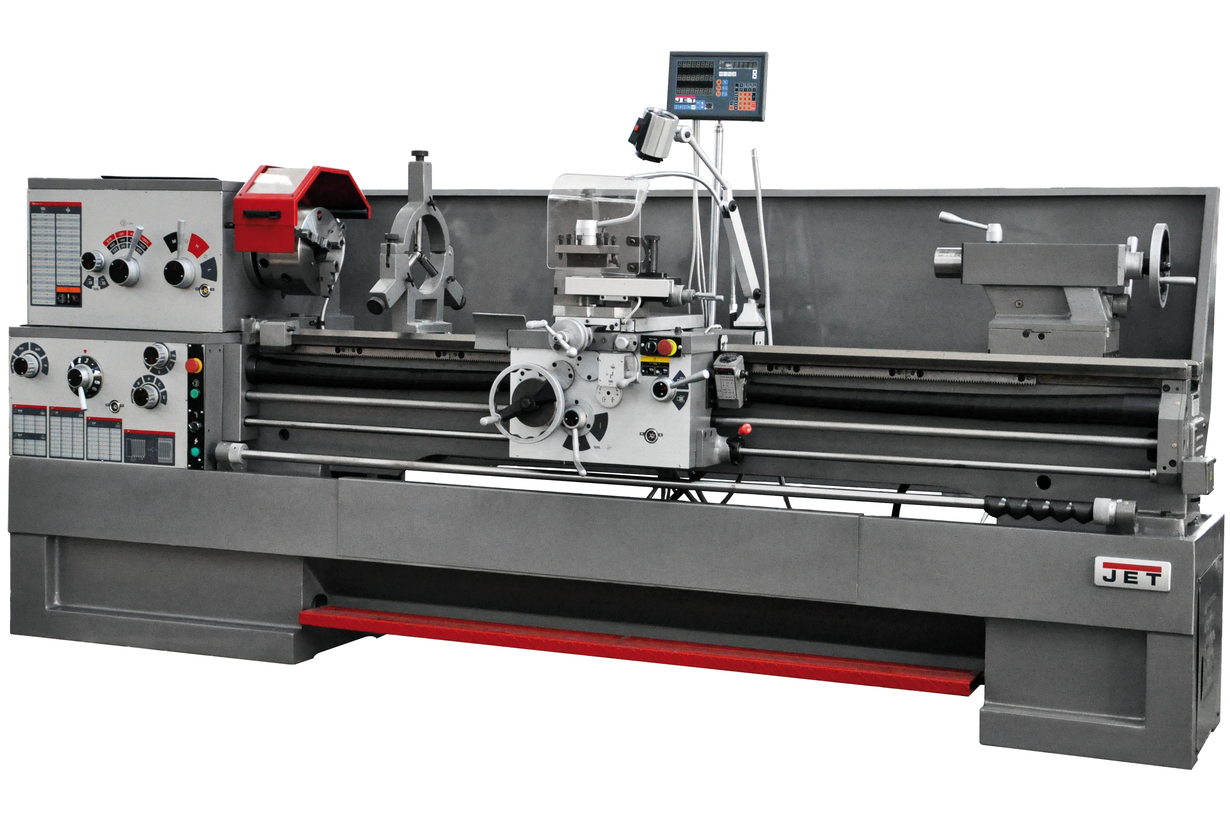

JET GH-1840ZX DRO Токарно-винторезный станок серии ZX

JET GH-1840ZX DRO Токарно-винторезный станок серии ZX

Оставить заявку вы можете написав нам на e - mail: sale@alef.kz

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Съемный мостик станины, gap
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Автоматическая подача продольного и поперечного суппорта
• Механизм привода шпинделя постоянно работает в масляной ванне
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками

• Модель	GH-1840ZX DRO
  Артикул 380 В	50000740T
  Диаметр обточки над станиной	460 мм
  Макс. диаметр вращения, gap (съёмный мостик)	698 мм
  Диаметр обточки над поперечным суппортом	280 мм
  Длина съёмного мостика	310 мм
  Расстояние между центрами	1015 мм
  Частота вращения шпинделя, 12	25 - 1800 об/мин
  Конус шпинделя	МK-7 (МK-5)
  Присоединение шпинделя, Саmlоск	D1-8 (DIN 55029)
  Проходное отверстие шпинделя	80 мм
  Продольная подача, 122	0,038 - 2,3 мм/об
  Поперечная подача, 122	0,015 - 0,9 мм/об
  Метрическая резьба, 24	0,5 - 20 мм
  Дюймовая резьба, 61	72" - 1 5/8" TPI
  Модульная резьба, 20	0,25 - 10 МP
  Питчевая резьба, 45	96 - 3 1/4 DP
  Макс. размер резца	25 х 25 мм
  Ход поперечного суппорта	228 мм
  Ход верхнего суппорта	130 мм
  Пиноль задней бабки	МК-5
  Ход пиноли задней бабки	124 мм
  Рабочий диаметр неподвижного люнета	12 - 178 мм
  Рабочий диаметр подвижного люнета	15 - 90 мм
  Расстояние между направляющими	340 мм
  Выходная мощность	5,6 кВт / S1 100%
  Потребляемая мощность	8,8 кВт / S6 40%
  Габаритные размеры (ДхШхВ)	2462 х 1016 х 1241 мм
  Масса	2267 кг
