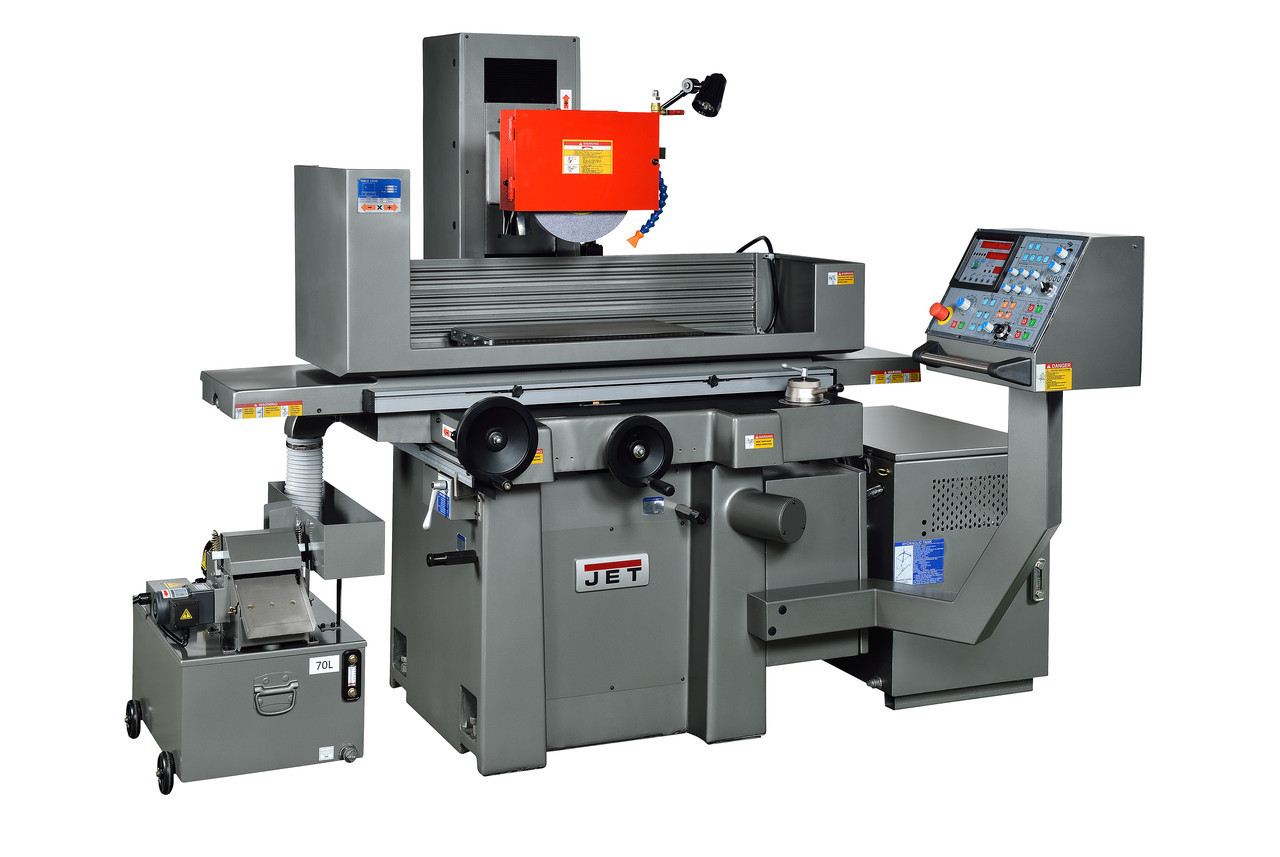

JET JPSG-1224SD Плоскошлифовальный станок

JET JPSG-1224SD Плоскошлифовальный станок

Оставить заявку вы можете написав нам на e - mail: sale@alef.kz

• Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
• Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
• На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
• Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
• Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
• Скорость выхаживания шлифовального круга регулируется на пульте управления

• Модель	JPSG-1224SD
  Артикул 380 В	50000980T
  Размер стола	300 х 600 мм
  Макс. длина продольного шлифования	600 мм
  Макс. длина поперечного шлифования	330 мм
  Макс. расстояние ось шпинделя-стол	585 мм
  Размер электромагнитного стола	300 х 600 мм
  ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
  - гидроцилиндр	650 мм
  - вручную	730 мм
  Скорость перемещения стола, плавно	5 - 20 м/мин
  ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
  Автоматическое поперечное перемещение	1 - 19 мм
  Автоматическая постоянная скорость подачи	20 - 320 мм/мин
  Макс. автоматическое поперечное перемещение	310 мм
  Макс. ручное поперечное перемещение	340 мм
  Поперечный ход стола за оборот маховика	5 мм
  Цена деления нониуса поперечного перемещения	0,02 мм
  ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
  Автоматическая подача	0,001 - 0,05 мм
  Шаг автоматической подачи	0,001 мм
  Ускоренное перемещение	150 мм/мин
  Минимальное ускоренное перемещение	6 мм/мин
  Перемещение шпинделя за оборот маховика	1 мм
  Цена деления нониуса вертикального перемещения	0,005 мм
  ШПИНДЕЛЬ
  Частота вращения шпинделя	1450 об/мин
  Диаметр шлифовального круга	304 мм
  Ширина шлифовального круга	31,75 мм
  Отверстие шлифовального круга	76,2 мм
  МОЩНОСТЬ
  Шпиндель S1100%	3,75 кВт
  Гидростанция	1,5 кВт
  Двигатель поперечной подачи	0,08 кВт
  Мощность двигателя перемещения суппорта	0,08 кВт
  Мощность общая	6,2 кВт
  Габаритные размеры (ДхШхВ)	2700 х 1600 х 1850 мм
  Масса	1990 кг
